Воздухоохладитель (теплообменник) CTE 631B4 ED ECO

Воздухоохладители ECO серии CTE предназначены для заморозки и хранения широкого ассортимента продуктов. Воздухоохладители CTE применяются совместно с компрессорными агрегатами, холодильными централями и выносными конденсаторами. Диапазон производительности по холоду от 1,05 до 57 кВт.

Воздухоохладители CTE рассчитаны на хладагенты нового поколения и оснащаются медно-алюминиевыми теплообменниками с шагом ребра 3,5 и 4 мм для высоко и средне-температурных моделей, а также 6 и 8,5 мм для низкотемпературных моделей. Все теплообменники проходят опрессовку давлением в 30 атм. В охладителях CTE используются осевые вентиляторы диаметром 250, 315, 350, 500 мм, обеспечивающие расход воздуха от 650 до 28320 м3/ч. Опционально вентиляторы могут оснащаться ЕС двигателями. В конструкции воздухоохладителей CTE предусмотрена функция электрической оттайки. Система оттайки представляет собой электрические ТЭНы из нержавеющей стали с питанием 400В/3. Распределение воздуха в воздухоохладителях CTE осуществляться в горизонтальном направлении с максимальной длиной струи до 75м (с применением стримеров). Вариативность моделей и широкий спектр опций позволяет подобрать воздухоохладитель исключительно под ваши задачи с учетом всех требований и технических условий.

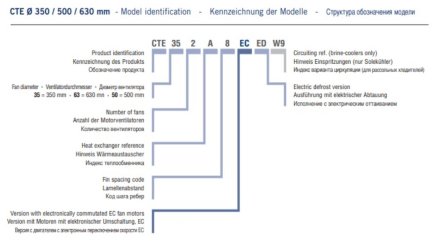

В соответствии с температурой в камере серия подразделяется на следующие модификации:
• CTE H3 для высоких температур (≥ +2 °C) с шагом ребер 3,5 мм;
• CTE H4 - E4 - A4 для высоких температур (≥ +2 °C) с шагом ребер 4,0 мм;
• CTE M6 - E6 - A6 для средних температур (≥ –15 °C) с шагом ребер 6,0 мм, рекомендуется исполнение с электрическим оттаиванием (ED);
• CTE L8 - E8 - A8 для низких температур (≥ –35 °C) с шагом ребер 8,5 мм, оборудованы системой электрического оттаивания (ED).

В данной серии применяются пять типов стандартных двигателей вентиляторов:
• A) диаметр 250 мм, с экранированным полюсом, питание однофазным напряжением 230 В, 50 Гц, армированная стекловолокном полиамидная защитная решетка.
• B) диаметр 315 мм, с внешним ротором, питание однофазным напряжением 230 В, 50-60 Гц, встроенный конденсатор, стальная с эпоксидным покрытием защитная решетка (не имеется в версии EC).
• С) диаметр 350 мм, с внешним ротором, питание однофазным напряжением 230 В, 50-60 Гц, встроенный конденсатор, стальная с эпоксидным покрытием защитная решетка.
• D) диаметр 500 мм, с внешним ротором, питание трехфазным напряжением 400 В, 50 Гц, стальная с эпоксидным покрытием защитная решетка.
• E) диаметр 630 мм, с внешним ротором, питание трехфазным напряжением 400 В, 50-60 Гц, стальная с эпоксидным покрытием защитная решетка.

Технические характеристики:

• степень защиты IP 44 для Ø 250, 315, 350 mm;
• степень защиты IP 54 для Ø 500, 630 mm;
• класс изоляции  для Ø 250, 315, 350 mm;
• класс изоляции F для Ø 350, 500, 630 mm;
• встроенное реле тепловой защиты;
• рабочая температура: mаксимальный +40 °C.
